友發鋼塑復合管公稱壓力解析
一、友發鋼塑復合管公稱壓力范圍

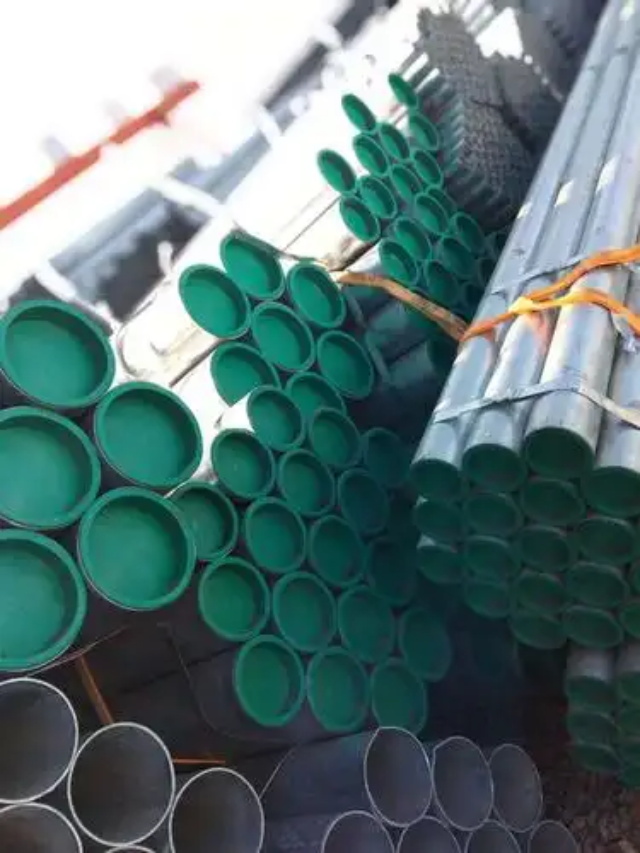

友發鋼塑復合管(涂塑鋼管/襯塑鋼管)的公稱壓力(PN)根據管材規格、連接方式及使用場景設計，主要分為以下等級：
| 公稱壓力等級 | 適用管徑范圍 | 典型應用場景 |
|---|---|---|
| PN1.0 MPa | DN15-DN200 | 冷水輸送、低壓消防系統 |
| PN1.6 MPa | DN15-DN300 | 熱水輸送、中壓給排水系統 |
| PN2.0 MPa | DN15-DN150 | 高壓消防、工業流體輸送 |
| PN2.5 MPa | DN15-DN100 | 特殊高壓工況（需定制） |
關鍵說明：
公稱壓力定義：指管材在20℃水溫下長期安全運行的最大允許壓力。
溫度影響：水溫每升高10℃，公稱壓力需降低10%(例如：水溫60℃時，PN1.6 MPa管材實際承壓能力約為1.44 MPa)。
二、友發鋼塑復合管壓力等級設計依據
基管強度：
采用無縫鋼管或高頻焊管為基材，屈服強度≥235 MPa，抗拉強度≥375 MPa。
基管壁厚設計滿足GB/T 3091或GB/T 8163標準，確保承壓能力。涂層/襯層影響：
涂塑管(外涂環氧樹脂/內涂聚乙烯)：涂層厚度0.3-0.5mm，對承壓能力無負面影響。
襯塑管(內襯PE/PPR)：襯層厚度2.0-3.5mm，需通過液壓爆破試驗驗證承壓能力(爆破壓力≥4倍公稱壓力)。連接方式適配性：
溝槽連接：適用于PN1.6 MPa及以下管材，密封性可靠。
法蘭連接：支持PN2.0-2.5 MPa高壓管材，需配套高強度法蘭。
螺紋連接：僅限DN15-DN50、PN1.0 MPa以下管材。
三、友發鋼塑復合管壓力等級與標準對照
友發鋼塑復合管執行以下國家標準，公稱壓力與標準對應關系如下：
| 執行標準 | 公稱壓力等級 | 關鍵要求 |
|---|---|---|
| CJ/T 120-2016（涂塑管） | PN1.0/1.6/2.0 | 涂層附著力≥3級（劃格法），耐沖擊≥5J |
| CJ/T 136-2007（襯塑管） | PN1.0/1.6 | 襯層結合強度≥1.0 MPa，無分層 |
| GB/T 5135.20-2010 | PN1.6（消防管） | 耐火性能≥180分鐘（涂塑管） |
認證與檢測：
友發產品通過國家消防裝備質量監督檢驗中心認證，提供第三方檢測報告。
每批次管材需進行水壓試驗(保壓5分鐘，無滲漏)。
四、友發鋼塑復合管公稱壓力選型指南
按用途選型：
建筑給排水：優先選PN1.0-1.6 MPa涂塑管，耐腐蝕、壽命長。
消防系統：選PN1.6 MPa涂塑管(符合GB 50974-2014要求)。
工業流體：根據介質溫度和壓力選PN2.0-2.5 MPa襯塑管。按介質溫度選型：
冷水(≤40℃)：可按標準公稱壓力選用。
熱水(40-80℃)：需降級使用(例如：PN1.6 MPa管材在60℃時按PN1.4 MPa計算)。連接方式建議：
大口徑(DN≥100)：推薦溝槽連接，施工效率高。
小口徑(DN≤50)：螺紋連接成本低，但僅限低壓場景。
五、友發鋼塑復合管公稱壓力與競品對比
| 對比項 | 友發 | 競品A（區域品牌） | 競品B（進口品牌） |
|---|---|---|---|
| 公稱壓力范圍 | PN1.0-2.5 MPa | PN1.0-1.6 MPa | PN1.0-4.0 MPa |
| 高溫承壓能力 | 60℃時承壓≥90%標稱值 | 60℃時承壓≥80%標稱值 | 60℃時承壓≥95%標稱值 |
| 檢測標準 | 執行CJ/T 120/136等國標 | 執行企業標準 | 執行ASTM/DIN國際標準 |
| 價格 | 中等（國產性價比） | 低（但質量波動大） | 高（品牌溢價） |
結論：
國內常規項目：友發公稱壓力范圍覆蓋全面，性價比高，推薦優先選用。
極端工況(高溫/高壓)：可考慮進口品牌(如德國Butting、日本JFE)，但需權衡成本。
六、總結與推薦
選型建議：
? 建筑給排水：PN1.0-1.6 MPa涂塑管。
? 消防系統：PN1.6 MPa涂塑管(需帶消防認證)。
? 工業高壓：PN2.0-2.5 MPa襯塑管(需定制)。采購要點：
明確公稱壓力、使用溫度、連接方式，要求提供壓力-溫度曲線圖。
索要第三方檢測報告，驗證爆破壓力、涂層附著力等關鍵指標。注意事項：
避免超壓使用(例如：PN1.6 MPa管材不得用于>1.6 MPa工況)。
安裝時需遵循《鋼塑復合管安裝規范》(CJJ/T 98-2014)。如需具體規格報價或技術咨詢，可訪問友發官網(www.tianjinyoufa.com)或撥打全國服務熱線：400-818-XXXX。
